Cableado Estructural

Es un sistema de cableado diseñado en una jerarquía lógica que adapta todo el cableado existente  en un edificio, y en el futuro, en un único sistema. Un sistema de cableado estructurado exige una topo logia física en estrella, que permite una administración sencilla y una capacidad de crecimiento flexible

• La configuración de nuevos puestos se realiza hacia el exterior desde un nodo central, sin necesidad de variar el resto de los puestos. Solo se configuran las conexiones del enlace particular
• La localización y la corrección de averías se simplifica ya que los problemas se pueden detectar a nivel centralizado
• Mediante una topo logia física en estrella se hace posible configurar distintas topo logias lógicas, tanto en bus como en anillo, simplemente configurar centralizadamente las conexiones

Separación de servicios.

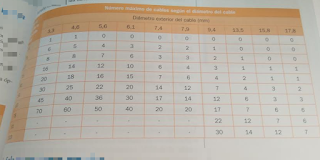

En la siguiente tabla indican los valores a tener en cuenta para cada caso.

• Esta tabla se muestra la distancia mínima entre los cables eléctricos con tensión menor a 1000 V y los de datos distribuidos por la misma canalización
• Para un cableado apantallado, si la longitud del cable horizontal es menor a 35 m, no requiere separación
• No es necesarios una separación en los últimos 15m de cableado mas cercanos a la rosera de la red LAN
• Esta tabla también es aplicable al cableado troncal y a los cables de fibra óptica no dieléctricos

Instalacion de canalizacion

Se indica, a continuación las recomendaciones de la norma ANSI/EIA/TIA 569-A

• No debe hacer mas de 30 m entre cajas de registro
• Los registros deben tener una longitud superior a 12 veces el diámetro de la canalización mayor que recoja
• El tamaño mas pequeño que se debe usar es de 20 mm de diametro
• No se pueden utilizar mas de dos curvaturas de 90º entre las cajas de registro
• El radio de curvatura sera

Si el diámetro interno de la canalización es menor de 50 mm, el radio sera, al menos de 5 x
