Los armarios suelen ser de tipo rack de 19", que son los normalizados para estas instalaciones. Una rack es un soporte metálico destinado a alojar los equipamientos electrónicos, informáticos y de comunicaciones. Las medidas para la anchura están normalizadas para que sean compatibles con los equipamientos de la mayoría de fabricante. También se llaman bastidores o cabinas.
Cada columna tiene tres agujeros a intervalos regulares, llamados unidades rack U, como se muestra en la siguiente imagen, en la que podemos observar su numeración.
La altura de los racks esta normalizada y sus dimensiones se indican en unidades de U. Es normal que existen racks desde 4 U de altura hasta 46/47 U de altura.
La anchura estándar de los rack es de 600 mm o de 800 mm.
En cuanto a la profundidad del bastidor, no esta normalizada, dando cierta flexibilidad en funcion del equipo que albergue en su interior. Los mas comunes son de 450 mm, de 600 mm, de 800 mm, de 900 mm, de 1.000 mm y de 1.200 mm.
Se pueden encontrar varios tipos de rack de 19 pulgadas en la siguiente imagen

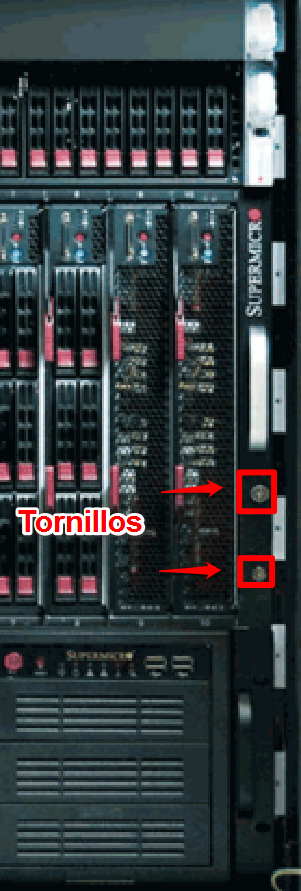

Para instalar la electrónica de red y los elementos preparados para un rack de 19" se hace con unos tornillos con una tuerca preparados para ello
La instalación del interior del armario seguirá manteniendo el orden del cableado para que todo este despejado y se pueda evacuar bien el calor generado por electrónica de red que incorpora, sobre todos de los servicios
Los armarios rack 19" no solo se utilizan para redes de voz y datos; también para la distribucion de audio, vídeo en circuito cerrado, televisión, de forma que muchos fabricantes disponen de elementos de todo tipo para este tipo de armario; en cualquier caso, utilizando las bandejas adecuadas se pueden incluir cualquier tipo de equipos electrónicos en su interior es decidir todos los equipos electrónicos de las instalaciones en muchas edificaciones
Ademas de ser eficaz toa instalación debe ser segura, tanto para las personas que la utilizan como para los equipos que alimentan.
Las envolventes de los equipos electrónicos constituyen constituyen un elementos preventivo importante y garantizan la procctecion contra la penetración de agentes ambientales, ya sean sólidos o líquidos. Esta protección se define mediante el codigo IP.
Este código se identifica mediante las siglas IP, seguidas de dos cifras que opcional mente pueden ir seguidas de una o dos letras, que proporcionan información adicional. El significado de cada una de ellas es el siguiente:
- Primer cifra: grado de protección de las personas contra el acceso a las partes peligrosas y grado de protección del equipo contra la penetración de objetos sólidos extraños. Va de 0 hasta 6
- Segunda cifra: grado de proteccion contra la penetracion de agua. Va desde 0 hasta 8.
